压力变送器室外安装注意事项
时间: 2020-04-23 05:39:31 浏览次数:486

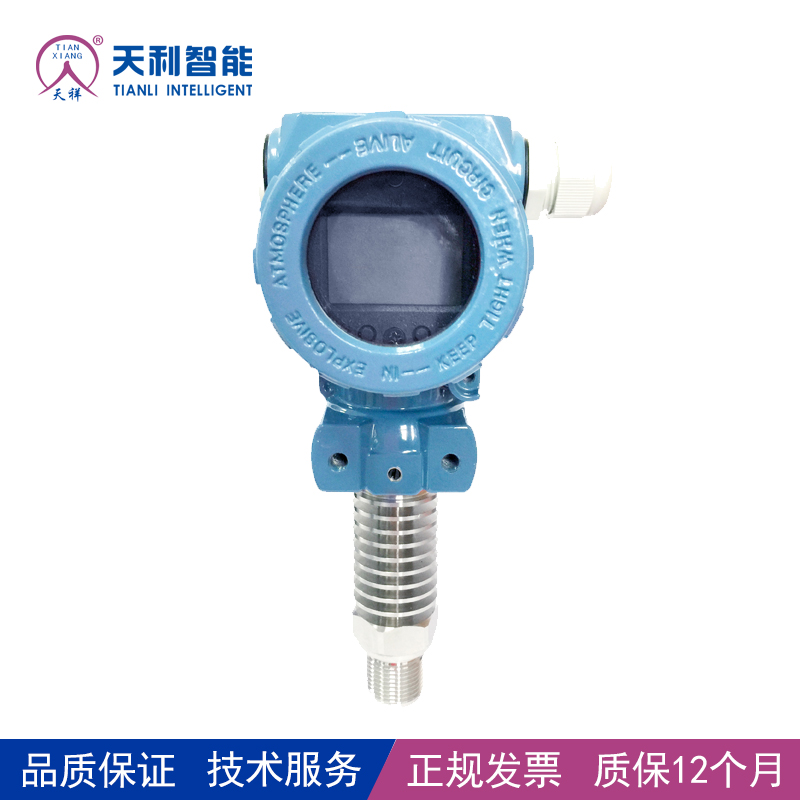

压力变送器 的室外安装注意事项: 压力变送器室外安装:有防水要求和防爆场合,根据设计要求可在出线孔处安装挠性护线管。护线管接头螺纹为 G1/2 。

压力变送器的室外安装注意事项:


压力变送器室外安装:有防水要求和防爆场合,根据设计要求可在出线孔处安装挠性护线管。护线管接头螺纹为G1/2″。防爆要点,通用要求(隔爆和本安)


1.拧紧壳体上的防松顶丝,并将仪表外壳的接地端子可靠接地。


2.仪表电气部分的检修应在安全场所内进行,现场拆卸前应首先切断电源。检修时隔爆面涂204—1防锈油。


3.仪表正常使用情况下其外壳表面温度不超过表3的规定(环境50)。


4.仪表的使用环境不能有对铝合金有腐蚀作用的气体;


5.产品的使用环境温度-20~50;


6.测量介质**温度见本说明书表3。


7.隔爆型


8.仪表电缆进口选用8.5内孔的密封胶圈,配套电缆外径为φ8~8.5,接好线后用密封螺套把胶圈压紧,使密封圈内孔抱紧电缆外套,密封圈和电缆外套老化时应及时更换。


9.仪表的安装和维护和须遵守GB3836.13、14、15-2000的有关规定。本安防爆型


10.仪表的本安参数为Ui=30V、Ii=100mA、Pi=1W、Ci=20nF、Li=0.2mH。


11.当仪表与安全栅共同构成本安防爆系统时,须同时满足下列要求:Uo≤Ui、Io≤Ii、Po≤Pi、Co≥Ci+Cc、Lo≥Li+Lc(注:Uo、Io、Po、Co和Lo分别代表安全栅的本安输出参数及外部允许参数。Cc和Lc分别代表连接电缆的分布电容和电感。)


12.仪表与安全栅本安端之间的连接电缆为二芯屏蔽电缆(需有绝缘护套),芯线截面积>0.5mm ,其屏蔽层须与仪表外壳绝缘,并在安全场所接地。仪表的连接电缆应尽可能排除电磁干扰的影响。


13.安全栅安装于安全场所,其安装、使用、维护须遵守安全栅使用说明书的规定。用户不得自行更换仪表内的电气元件,应会同产品制造商共同解决运行中出现的故障,以杜绝损坏现象发生。


14.仪表的安装、使用、维护应同时遵守产品使用说明书电气装置安装工程爆炸和火灾危险环境用电气装置施工及验收规范”的有关规定。


15.需要安装在防护罩里,而且要有保温措施,北方地区的许多地方还加装电热器。防止管道或者变送器冻结失灵
