压力变送器的常见接线问题
时间: 2019-07-16 07:28:46 浏览次数:664

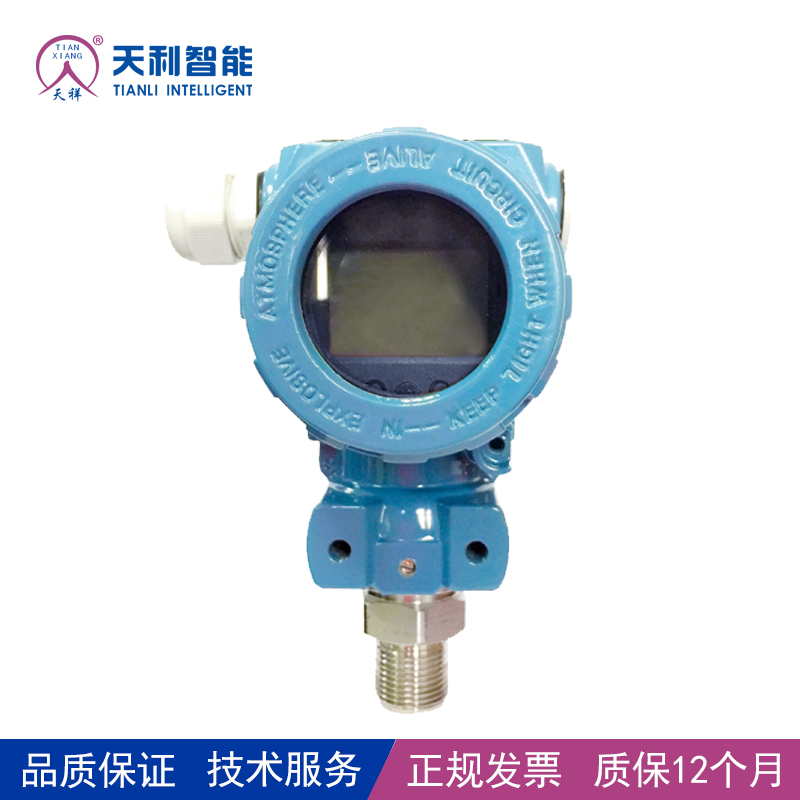

压力变送器 是一种常用的检测仪器,主要针对于液体、蒸汽、气体等介质进行测量,被广泛用于多个行业中。对于新买的压力变送器需要安装,我们需要有一份 压力变送器接线图 的帮

压力变送器是一种常用的检测仪器,主要针对于液体、蒸汽、气体等介质进行测量,被广泛用于多个行业中。对于新买的压力变送器需要安装,我们需要有一份压力变送器接线图的帮助。常州天利为大家具体介绍一下压力变送器的安装及接线图。

现如今常用的压力变送器都是两线的,加带电源隔离器,输出为4~20mA信号,变送器有二个输入端一个接给定信号,另一个接压力反馈信号。那么正确的安装方法是:压力变送器一般输出的信号是电流4-20MA,0-20MA,或电压0-5V,1-5V,0-10V等,通常电流型的是二线或四线制,电压的三线制输出。目前市的变送器很多是没有24VDC供电电源的,大部分是10V,有些功耗较大的变送器,10VDC的电源无法带动,那么只能外接供电源 24VDC。这样变送器就出现了四个接线端子:供电+,供电-,反馈+和反馈-。电流型四线制接线方式:电源+==供电+;电源-==供电-;信号+== 反馈+,信号-==反馈-。电流型二线制接比方式:电源+==供电+;信号+==反馈+,供电-==反馈-,如果不远传只需接24V电压+,-,如果需要远传需要组成回路,比如24V+接压力表+,压力表-接4~20mA+,4~20mA-接24V-就可以,可能中间有端子,要看一下回路图。。电压型三线制接线方式:电源+==供电+;电源-(信号-)==供电-;信号+==反馈+,电源-(信号-)。

以上为通用的压力变送器的接线方法,如果大家仍然还有疑问,可以与提供产品的我公司技术部联系:400-119-0288
