天利智能TX3351-DP差压变送器产品介绍
时间: 2020-04-22 08:59:32 浏览次数:460
常州天利智能控制股份有限公司专业生产压力开关压力变送器等仪器仪表,公司主要生产和经营压力控制器、差压控制器、温度控制器、 压力变送器 ,压力表、智能开关。

          常州天利智能控制股份有限公司专业生产压力开关压力变送器等仪器仪表,公司主要生产和经营压力控制器、差压控制器、温度控制器压力变送器,压力表、智能开关、智能数显压力表、智能数显压力表、液位仪表、流量仪表、温度仪表、核级仪表等产品。广泛应用于石油、化工、润滑、压缩机、鼓风机、电厂、核电站、冶金、制冷、军民用船舶等行业。公司通过多年的不断创新和发展,建立了一整套标准化流程管理,产品在行业中获得一致好评。“天祥”牌产品以坚固,耐用,可靠,稳定的形象深深扎根在客户心中,成为行业用户品牌。
          今天给大家简述下我公司产品

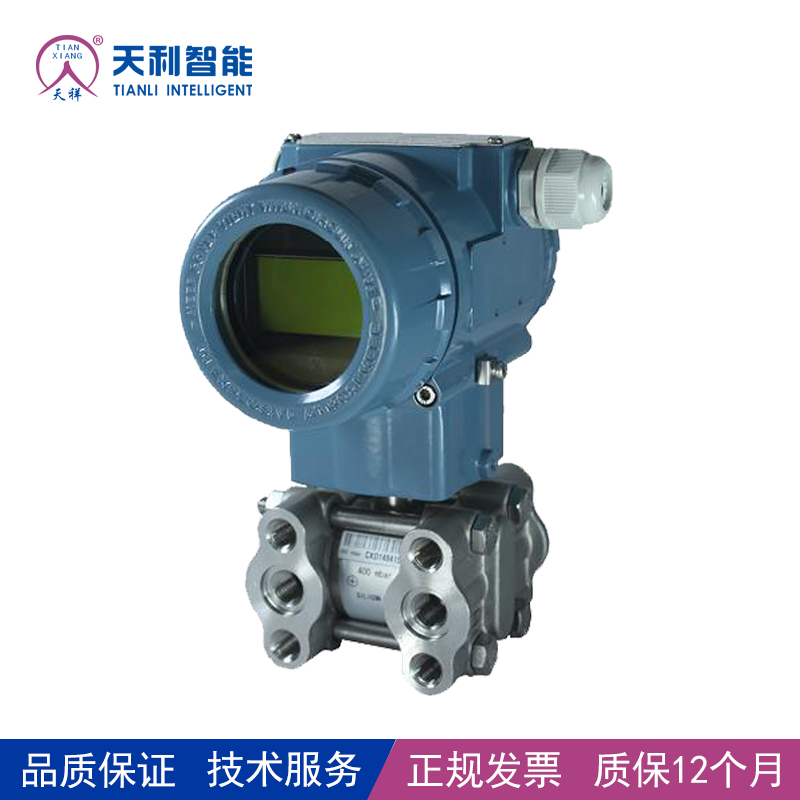

TX3351-DP差压变送器

产品简介
TX3351-DP差压变送器用于测量液体、气体或蒸汽的液位、密度、压力、以及流量,然后将其转变成4~20mADC HART电流信号输出。TX3351-DP也可与RST375手持终端或RSM100 Modem 相互通信,进行参数设

标准规格
(以标准零点为基准调校量程,不锈钢 316L膜片,填充液为硅油)

1性能规格
调量程的参考精度 (包括从零点开始的线性、回差和重复性)± 0.075% 若TD>10 (TD=*大量程/调节量程)则为:±(0.0075×TD)% 平方根输出精度为以上线性参考精度的1.5倍


环境温度影响

量程代码 -20℃~65℃总影响量
A ±(0.45×TD+0.25)%×Span
B ±(0.30×TD+0.20)%×Span
C/D/E ±(0.20×TD+0.10)%×Span
量程代码 -40℃~-20℃和65℃~85℃总影响量
A ±(0.45×TD+0.25)%×Span
B ±(0.30×TD+0.20)%×Span
C/D/E ±(0.20×TD+0.10)%×Span



过范围影响:±0.075%×Span 静压影响

量程代码 影响量
A ±(0.15%URL+0.10%Span)/4MPa
B ±(0.10%URL+0.075%Span)/16MPa
C/D/E ±(0.05%URL+0.05%Span)/16MPa


过压影响

量程代码 影响量
A ±0.2%×Span/4MPa
B ±0.2%×Span/16MPa
C/D/E ±0.1%×Span/16MPa



长期稳定性

量程代码 影响量
A ±0.5%×Span/1年
B ±0.2%×Span/1年
C/D/E ±0.1%×Span/1年



电源影响: ±0.001% /10V (12~42V DC),可忽略不计。

2功能规格 量程和范围

量程/
范围
kPa mbar
A 量程 0.1~1 1~10
范围 -1~1 -10~10
B 量程 0.2~6 2~60
范围 -6~6 -60~60
C 量程 0.4~40 4~400
范围 -40~40 -400~400
D 量程 2.5~250 25~2500
范围 -250~250 -2500~2500
E 量程 20~2000 0.2~20 bar
范围 -500~2000 -5~20bar



量程限
在量程的上下限范围内,可以任意调整。 建议选择量程比尽可能低的量程代码,以优化性能特征。 零点设置 零点和量程可以调节到表中测量范围内的任何值,只要:标定量程&ge;*小量程 安装位置影响 与膜片面平行方向的安装位置变化不会造成零漂影响,若安装位置与膜片面超过90&deg;的变化,会发生<0.4kPa范围内的零位影响,可以通过调节调零校正。无量程影响。 输出 2线制,4~20mADC,可选HART输出数字通讯,可选择线性或平方根输出。 输出信号限:Imin=3.9mA,Imax=20.5mA 报警电流 低报模式(*小):3.7 mA 高报模式(*大):21 mA 不报模式(保持):保持故障前的有效电流值 报警电流标准设置:高报模式 响应时间 放大器部件阻尼常数为0.1s;传感器时间常数为0.1~1.6s,取决于量程及量程比。附加的可调时间常数为:0.1~60s。 对非线性输出(如平方根功能)的影响取决于该功能,并可据此计算。 预热时间:< 15s 环境温度 -40~85℃ 带液晶显示、氟橡胶密封圈时 -20~65℃ 储存温度/运输温度 -50~85℃;带液晶显示时:-40~85℃ 工作压力 额定工作压力分为:16MPa、25MPa、40MPa三档 静压限 从3.5kPa绝对压力至额定压力,保护压力可大于额定压力的1.5倍,同时加于变送器两侧。 单向过载限:单向过载可达额定压力 电磁兼容性(EMC) 见下页《电磁兼容性附表》 3安装 电源及负载条件 电源电压为24V,R&le;(Us-12V)/Imax k&Omega; 其中 Imax=23 mA *大电源电压:42VDC *小电源电压:12VDC,15VDC(背光液晶显示) 数字通讯负载范围: 250~600&Omega; 电气连接 M20X1.5电缆密封扣,接线端子适用于0.5~2.5mm2的导线。 过程连接 过程连接法兰的两端面有NPT 1/4 和UNF 7/16``内螺纹。 4物理规格 材质 测量膜盒:不锈钢 316L 膜片: 不锈钢 316L、哈氏合金C 过程法兰:不锈钢 304 螺母及螺栓:不锈钢(A4) 填充液: 硅油 密封圈: 丁腈橡胶(NBR)、氟橡胶(FKM)、 聚四氟乙烯(PTFE) 变送器外壳:铝合金材质,外表喷涂环氧树脂 外壳密封圈:丁腈橡胶(NBR) 铭牌: 不锈钢 304 重量:3.3kg(无:液晶显示、安装支架、过程连接) 外壳防护等级:IP67 电磁兼容性附表

序号 测试项目 基本标准 测试条件 性能等级
1 辐射干扰(外壳) GB/T 9254-2008表5 30MHz~1000MHz 合格
2 传导干扰
(直流电源端口)
GB/T 9254-2008表1 0.15MHz~30MHz 合格
3 静电放电(ESD)抗扰度 GB/T 17626.2-2006 4kV(触点)
8kV(空气)
B
4 射频电磁场抗扰度 GB/T 17626.3-2006 10V/m (80MHz~1GHz) A
5 工频磁场抗扰度 GB/T 17626.8-2006 30A/m A
6 电快速瞬变脉冲群抗扰度 GB/T 17626.4-2008 2kV(5/50ns,5kHz) B
7 浪涌抗扰度 GB/T 17626.5-2008 1kV(线线之间)
2kV(线地之间)(1.2us/50us)
B
8 射频场感应的传导干扰抗扰度 GB/T 17626.6-2008 3V (150KHz~80MHz) A



注:(1)A性能等级说明:测试时,在技术规范极限内性能正常。 (2)B性能等级说明:测试时,功能或性能暂时降低或丧失,但能自行恢复,实际运行状况、存储及其数据不改变。 外形尺寸 单位(mm) 水平配管连接方式(侧面) 水平配管连接方式(正面) 墙装连接方式 垂直配管连接方式 5 电气连接图 注:快捷接口功能等同于信号端子。

以上为我公司产品TX3351-DP差压变送器介绍,如有需要可拨打电话咨询我公司产品经理:400-119-0288  张经理
