压力变送器大都安装在现场，其输出信号送至控制室中，而它的供电又来自控制室。变送器的信号传送和供电方式通常有两种：

一、 四线制

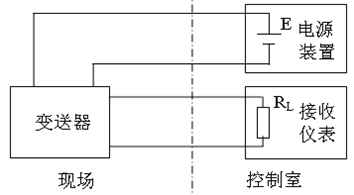

供电电源与输出信号分别用两根导线传输，其接线方式如图所示。这样的变送器称为四线制变送器。DDZ-Ⅱ系列仪表的变送器采用这种接线形式。由于电源与信号分别传送，因此对电流信号的零点及元件的功耗没有严格的要求。供电电源可以是交流(220V)电源或直流(24V)电源，输出信号可以是死零点(0～10mA)或活零点(4～20mA)。

二、二线制

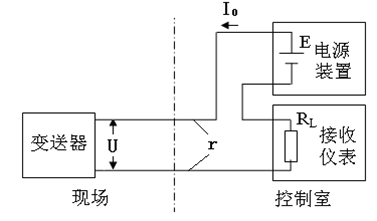

对于二线制变送器，同变送器连接的导线只有两根，这两根导线同时传输供电电源和输出信号，如图所示。可见，电源、变送器和负载电阻是串联的。二线制变送器相当于一个可变电阻，其阻值由被测参数控制。当被测参数改变时，变送器的等效电阻随之变化，因此流过负载的电流也变化。



二线制变送器必须满足如下条件：

变送器的正常工作电流，须等于或小于信号电流的*小值由于电源线和信号线公用，电源供给变送器的功率是通过信号电流提供的。在变送器输出电流为下限值时，应保证它内部的半导体器件仍能正常工作。因此，信号电流的下限值不能过低。因为在变送器输出电流的下限值时，半导体器件须有正常的静态工作点，需要由电源供给正常工作的功率，因此信号电流须有活零点。国际统一电流信号采用4～20mADC，为制作二线制变送器创造了条件。
