TX3351型变送器
TX3351-GP表压变送器
产品简介
TX3351-GP/AP-表压/绝压变送器用于测量液体、气体或蒸汽的液位、密度、压力，然后将其转变成4～20mADC HART电流信号输出。TX3351-GP/ AP也可与RST375手持终端或RSM100 Modem 相互通信，通过它们进
订购热线：13656120670
产品介绍
TX3351-GP/AP-表压/绝压变送器用于测量液体、气体或蒸汽的液位、密度、压力，然后将其转变成4～20mADC HART电流信号输出。TX3351-GP/ AP也可与RST375手持终端或RSM100 Modem 相互通信，通过它们进行参数设定、过程监控等。

标准规格
（以标准零点为基准调校量程，不锈钢 316L膜片，填充液为硅油）

1性能规格
调量程的参考精度
（包括从零点开始的线性、回差和重复性）± 0.075%,若TD>10 (TD=最大量程/调节量程)，则为：±(0.0075×TD)%

环境温度影响

量程代码 -20℃～65℃总影响量
B/L ±(0.30×TD+0.20)%×Span
其它 ±(0.20×TD+0.10)%×Span
量程代码 -40℃～-20℃和65℃～85℃总影响量
B/L ±(0.30×TD+0.20)%×Span
其它 ±(0.20×TD+0.10)%×Span


过范围影响：±0.075%×Span

长期稳定性
量程代码 影响量
B/L ±0.2%×Span/1年
其它 ±0.1%×Span/1年


电源影响
±0.001% /10V (12～42V DC)，可忽略不计

2功能规格
量程和范围(TX3351-GP-表压)
量程/范围 kPa bar
B 量程 0.6～6 6～60mbar
范围 -6～6 -60～60mbar
C 量程 2～40 0.02～0.4
范围 -40～40 -0.4～0.4
D 量程 2.5～250 0.025～2.5
范围 -100～250 -1～2.5
F 量程 30～3000 0.3～30
范围 -100～3000 -1～30
G 量程 0.1～10MPa 1～100
范围 -0.1～10MPa -1～100
H 量程 0.21～21 MPa 2.1～210
范围 -0.1～21 MPa -1～210
I 量程 0.4～40 MPa 4～400
范围 -0.1～40 MPa -1～400
J 量程 0.6～60 MPa 6～600
范围 -0.1～60 MPa -1～600

量程和范围(TX3351-AP-绝压)
量程/范围 kPa bar
L 量程 2～40 0.02～0.4
范围 0～40 0～0.4
M 量程 2.5～250 0.025～2.5
范围 0～250 0～2.5
O 量程 30～3000 0.3～30
范围 0～3000 0～30
量程限
在量程的上下限范围内，可以任意调整。建议选择量程比尽可能低的量程代码，以优化性能特征。

零点设置
零点和量程可以调节到表中测量范围内的任何值，只要：标定量程≥最小量程

安装位置影响
与膜片面平行方向的安装位置变化不会造成零漂影响，若安装位置与膜片面超过90°的变化，量程C有<0.25kPa范围内的零位漂移，其它量程有<0.15kPa范围内的零位影响，均可以通过调节调零校正。无量程影响。

输出
2线制，4～20mADC，可选HART输出数字通讯，可选择线性或平方根输出。
输出信号极限：Imin=3.9mA，Imax=20.5mA

报警电流
低报模式（最小）：3.7 mA
高报模式（最大）：21 mA
不报模式（保持）：保持故障前的有效电流值
报警电流标准设置：高报模式

响应时间
放大器部件阻尼常数为0.1s；传感器时间常数为0.1～1.6s，取决于量程及量程比。附加的可调时间常数为：0.1～60s。

预热时间： < 15s

环境温度
-40～85℃ 带液晶显示、氟橡胶密封圈时 -20～65℃

储存温度/运输温度
-50～85℃ 带液晶显示时：-40～85℃

压力极限
从真空至最大量程。

过载极限：
量程 6kPa
(B)		 40kPa
(C/L)		 250kPa
(D/M)		 3MPa
(F/O)
过载极限 0.2MPa 1MPa 4MPa 16MPa
量程 10MPa
(G)		 21MPa
(H)		 40MPa
(I)		 60MPa
(K)
过载极限 20MPa 50MPa 50MPa 70MPa


电磁兼容性(EMC)
见下页《电磁兼容性附表》

3安装
电源及负载条件
电源电压为24V，R≤(Us-12V)/Imax  kΩ
其中 Imax=23 mA
最大电源电压：42VDC
最小电源电压：12VDC，15VDC（背光液晶显示）
数字通讯负载范围： 230～600Ω

电气连接
M20X1.5电缆密封扣，接线端子适用于0.5～2.5mm2的导线。

过程连接
标准过程连接：NPT 1/2内螺纹，可转成NPT 1/2、G1/2以及M20x1.5的外螺纹、KF16真空接口。

4物理规格
材质
膜片：不锈钢 316L、哈氏合金C
过程连接：不锈钢 316L
填充液：硅油
变送器外壳：铝合金材质，外表喷涂环氧树脂
外壳密封圈：丁腈橡胶（NBR）
铭牌：     不锈钢 304

重量
1.6kg（无：液晶显示、安装支架、过程连接）

外壳防护等级
IP67

电磁兼容性附表
序号 测试项目 基本标准 测试条件 性能等级
1 辐射干扰（外壳） GB/T 9254-2008表5 30MHz～1000MHz 合格
2 传导干扰
（直流电源端口）		 GB/T 9254-2008表1 0.15MHz～30MHz 合格
3 静电放电(ESD)抗扰度 GB/T 17626.2-2006 4kV(触点)
8kV(空气)		 B
4 射频电磁场抗扰度 GB/T 17626.3-2006 10V/m (80MHz～1GHz) A
5 工频磁场抗扰度 GB/T 17626.8-2006 30A/m A
6 电快速瞬变脉冲群抗扰度 GB/T 17626.4-2008 2kV(5/50ns,5kHz) B
7 浪涌抗扰度 GB/T 17626.5-2008 1kV（线线之间）
2kV（线地之间）(1.2us/50us)		 B
8 射频场感应的传导干扰抗扰度 GB/T 17626.6-2008 3V (150KHz～80MHz) A

注：（1）A性能等级说明：测试时，在技术规范极限内性能正常。
   （2）B性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。

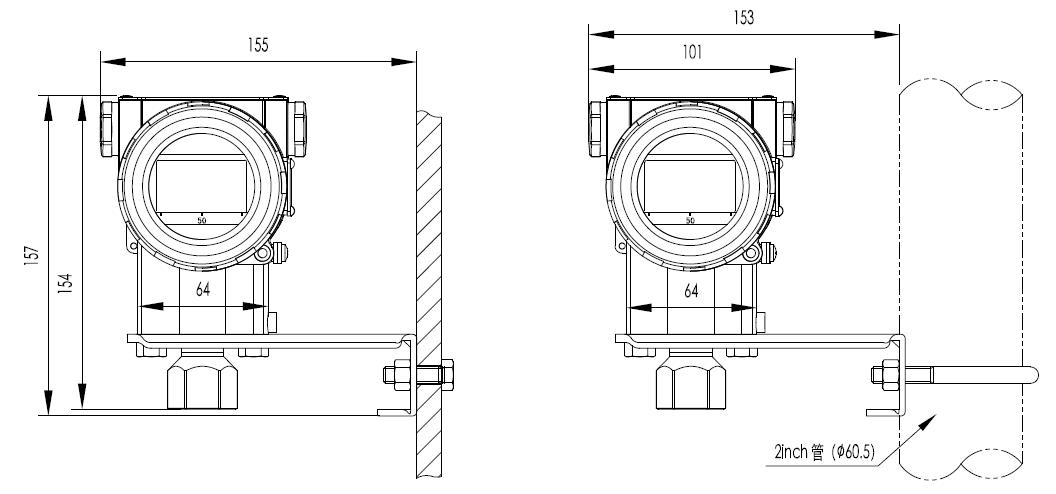

外形尺寸                                                                 单位（mm）
水平配管连接方式（侧面）                          水平配管连接方式（正面）
墙装连接方式                                     垂直配管连接方式

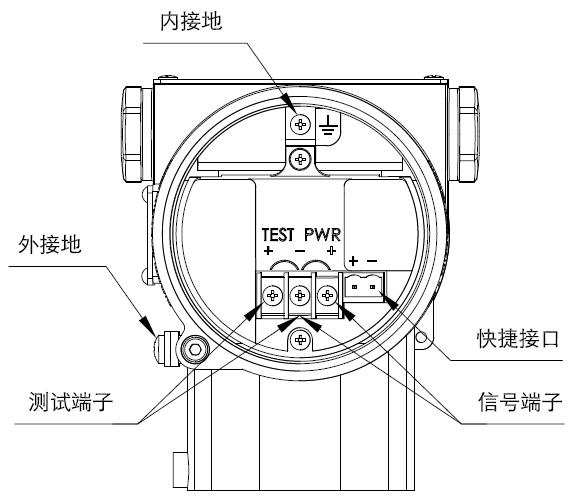

5 电气连接图
注：快捷接口功能等同于信号端子。
6 过程连接说明（代码1）

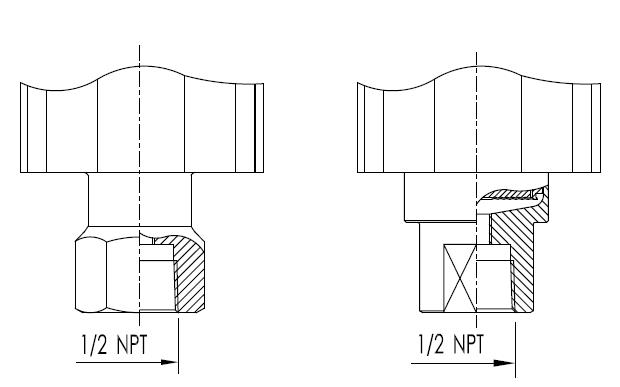

6.1 标准形式（代码1）
D/M/F/G/H/I/K/O量程接口图            B/C/L量程接口图
6.2 衍生接口形式

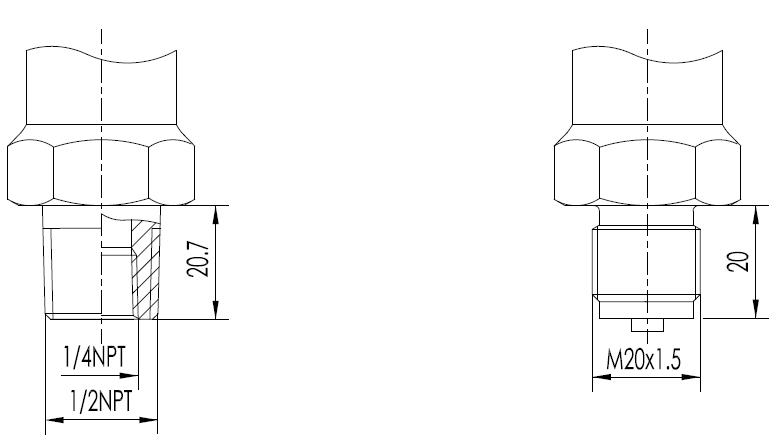

1/2英寸NPT 外螺纹（代码2）                           M20x1.5 外螺纹（代码3）

G1/2 外螺纹（代码4）                   真空接口  DIN 28403 KF16 / ISO 2861（代码5）

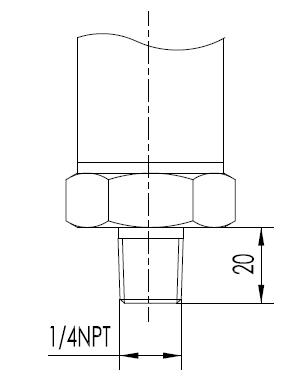

1/4英寸NPT外螺纹（代码6）

7型号和规格代码表
表压变送器散件选型  TX3351-GP-　
绝压变送器散件选型  TX3351-AP-　
10 输出
　 　 B 基本误差±0.075%     4-20mA带HART通讯
20 量程
　 　 　 表压TX3351-GP
　 　 　 B 0-0.6kPa～6kPa /（0-60～600 mmH2O）/(0-6～60mbar)
　 　 　 C 0-2kPa～40kPa /（0-200～4000 mmH2O）/(0-20～400mbar)
　 　 　 D 0-2.5kPa～250kPa /（0-0.25～25 mH2O）/(0-25～2500mbar)
　 　 　 F 0-30kPa～3MPa /（0-3～300 mH2O）/(0-0.3～30bar)
　 　 　 G 0-0.1MPa～10MPa /(0-1～100bar)　
　 　 　 H 0-0.21MPa～21MPa /（0-2.1～210 bar）
　 　 　 I 0-0.4MPa～40MPa /（0-4～400 bar）
　 　 　 J 0-0.6MPa～60MPa /（0-6～600 bar）
　 　 　 绝压TX3351-AP
　 　 　 L 0-10kPa～40kPa /（0-1000～4000 mmH2O）/(0-10～400mbar)
　 　 　 M 0-10kPa～250kPa /(0-100～2500mbar)
　 　 　 O 0-30kPa～3MPa /(0-0.3～30bar)
30 膜片材质                              填充液　
　 　 　 　 A 不锈钢 316L 硅油
　 　 　 　 B 不锈钢 316L 氟油
　 　 　 　 C 哈氏合金C 硅油
　 　 　 　 D 哈氏合金C 氟油
　 　 　 　 E 不锈钢 316L 镀金   　 硅油 　 　 　 　
40 过程连接　
　 　 　 　 　 1 1/2英寸NPT 内螺纹
　 　 　 　 　 2 1/2英寸NPT 外螺纹(内含1/4英寸NPT)　
　 　 　 　 　 3 M20x1.5 外螺纹（14x2焊管接头）
　 　 　 　 　 4 G 1/2 外螺纹
　 　 　 　 　 5 真空接口 DIN 28403 KF16 / ISO 2861 　 　
　 　 　 　 　 6 1/4英寸NPT 外螺纹　
50 特殊功能
　 　 　 　 　 　 N 无
　 　 　 　 　 　 P 防雷击功能
　 　 　 　 　 　 O 禁油处理（氧气测量限氟油填充液、氟橡胶密封圈、<6MPa、<60℃)
60 安装支架
　 　 　 　 　 　 　 N 无
　 　 　 　 　 　 　 1 不锈钢
　 　 　 　 　 　 　 2 碳钢镀锌
70 液晶显示　
　 　 　 　 　 　 　 　 0 无
　 　 　 　 　 　 　 　 2 LED背光液晶显示（-20℃）
　 　 　 　 　 　 　 　 3 OLED显示（-40℃）
80 防爆选项
　 　 　 　 　 　 　 　 N 基本型
　 　 　 　 　 　 　 　 　 A 本安型，NEPSI
　 　 　 　 　 　 　 　 　 D 隔爆型，NEPSI （不含隔爆电缆接头）
90 位号标牌
　 　 　 　 　 　 　 　 　 　 N 无 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 1 位号标于铭牌内　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 2 悬挂式不锈钢标牌　 　 　 　
100 使用说明
　 　 　 　 　 　 　 　 　 　 　 C 中文 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 E 英文 　 　 　 　 　
110 附加选项
　 　 　 　 　 　 　 　 　 　 　   S 不锈钢表壳 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 V 低电压版 　 　 　


注1：TX3351-GP对应选表压量程代码，TX3351-AP对应选绝压量程代码；
注2：真空接口  DIN 28403 KF16 / ISO 2861，仅适用小于2.5bar以内的量程。
