压力变送器如何正确选择取压点
时间: 2019-05-11 01:43:37 浏览次数:530

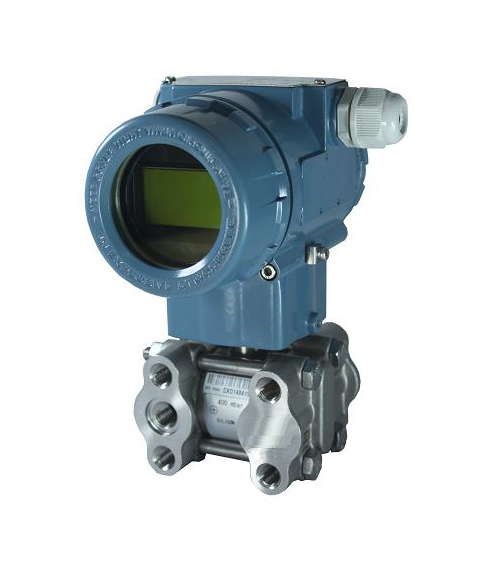

压力变送器 使用在不同环境下,或者测量不同介质的时候,取压点的选择是有所不同的,选择正确的取压点有助与压力变送器更好的发挥作用。

压力变送器使用在不同环境下,或者测量不同介质的时候,取压点的选择是有所不同的,选择正确的取压点有助与压力变送器更好的发挥作用。一般来说,压力变送器的取压点选择有以下规则。

    1.测量气体压力时,取压点应在工艺管道的上半部。

    2.测量液体压力时,取压点应在工艺管道的下半部与工艺管道的水平中心线成0°~45°夹角的范围内。

    3.测量蒸汽压力时,取压点取在工艺管道的上半部以及下半部与工艺管道水平中心线成0°~45°夹角的范围内。

    4.压力取源部件的安装位置,应选择在工艺介质流束稳定的管段。

    5.压力取源部件与温度取源部件在同一管道上时,压力取源部件应安装在温度取源件的上游侧。

    6.压力取源部件的端部不应超出工艺设备和工艺管道的内壁。

    7.在垂直工艺管道上测量带有灰尘、固体颗粒或沉淀物等混浊介质的压力时,取源部件应倾斜向上安装,与水平线的夹角应大于30°,在水平工艺管道上宜顺流束成锐角安装。

    8.压力变送器安装位置应光线充足,操作和维护方便,不宜安装在振动、潮湿、高温、有腐蚀性和强磁场干扰的地方。

    9.压力变送器安装位置应尽可能靠近取源部件。测量低压的变送器的安装高度宜与取压点高度一致,尤其是测量液体介质和可凝性气体介质。

    10.测量气体介质压力时,压力变送器安装位置宜高于取压点,测量液体或蒸汽压力时,变送器安装位置宜低于取压点,目的在于减少排气、排液附加设施。



 【常州天利】如需咨询压力变送器、差压变送器、温度变送器等仪器仪表的相关问题, 联系电话:400-119-0288 。
