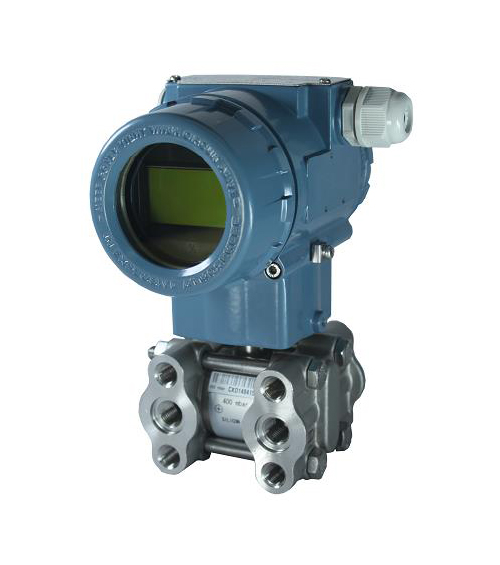

智能压力变送器的故障判断分析
时间: 2020-04-23 02:39:28 浏览次数:504
随着我国的自动化水平以及工业监测控技术的不断提高,在化工行业中,智能压力变送器的应用越来越广泛,确保压力监测数据的平稳以及准确,及时处理好智能压力变送器的故障,有

随着我国的自动化水平以及工业监测控技术的不断提高,在化工行业中,智能压力变送器的应用越来越广泛,确保压力监测数据的平稳以及准确,及时处理好智能压力变送器的故障,有助于确保装置的稳定以及安全,同时也能够体现出维护仪表人员的真实技术水平以及工作能力。

1 判断智能压力变送器故障的方法

        使用在炼化装置中的智能压力变送器,其输出信号的经电缆连接在DCS系统上,操作人员通过DCS系统操作站来监控装置现场压力。在出现智能压力变送器故障时,DCS操作站上会显示测量值偏高、偏低,或出现测量回路IOP(- )报警。在处理故障时,首先要判断是现场仪表的故障,还是DCS系统的故障。如果是现场仪表故障,那么就需要针对仪表故障的实际情况进行的分析,并且根据所使用仪表的特点,采取相应的处理措施进行处理;如果故障检测结果显示是DCS系统的故障,就需要系统维护人员配合处理。

2 智能压力变送器的故障处理案例分析

泵出口压力值偏高故障

2.1故障现象

        某化工企业乙烯装置的泵出口压力,工艺操作人员反映DCS系统中压力显示值比现场压力表偏高0.15MPa。DCS系统上的显示值比现场表头液晶屏显示值偏高0.15MPa。

2.2故障处理

        仪表维护人员首先到现场确认,发现变送器现场表头液晶屏显示值与工艺现场压力表显示值相同,但DCS系统显示值偏高0.15MPa。在现场将标准的电流信号输出,测试DCS系统中显示值正常,所以判断故障发生在现场仪表。通过智能压力变送器的手操器,发现测量值与变送器表头显示值相同。通过测量值与测量范围计算输出电流,发现计算的电流值比实际输出值低,因此故障发生在变送器输出电路上。在更换变送器输出电路板后,重新校验压力变送器,DCS系统中压力显示恢复正常。

3 结语

       今天先介绍一种情况下次再介绍其他的,智能压力变送器实际应用在炼化装置的种类非常多,可能出现的故障类型也非常多。为了应对智能压力变送器可能出现的故障,仪表维护人员应该熟练掌握判断智能压力变送器故障的方法,并结合仪表现场实际测量工况。


智能压力变送器的故障判断分析
