压力变送器的工作原理及选型
时间: 2019-07-24 09:11 浏览次数:
压力变送器 在工业生产过程中必不可少,其主要是由测压元件传感器、测量显示电路板和过程连接件三个主要部分组成。它可以将接收到的液体、气体等压力信号转化成4-20MA标准电流信
  压力变送器在工业生产过程中必不可少,其主要是由测压元件传感器、测量显示电路板和过程连接件三个主要部分组成。它可以将接收到的液体、气体等压力信号转化成4-20MA标准电流信号传输给记录仪、报警仪等二次仪表上。这样可以实现远距离操控和观测。

  压力变送器主要有扩散硅压力变送器和电容式压力变送器两种。

  电容式压力变送器其主要原理:当压力直接作用在测量膜片的表面,会使膜片产生微小的变化,测量膜片上的高精度电路将这个微小的形变变换成为与压力成正比的高度线性、与激励电压也成正比的电压信号,然后采用专用芯片将这个电压信号转换为工业标准的4-20mA电流信号。

由于测量膜片采用标准化集成电路,内部包含线性及温度补偿电路,所以可以做到高精度和高稳定性,变送电路采用专用的两线制芯片,可以保证输出两线制4-20mA电流信号,方便现场接线。电容式压力传感器常用于侧面安装。一般特别微小的压力测量也建议选用电容式。

扩散硅压力变送器其主要原理:测介质的压力直接作用于变送器的膜片上(不锈钢或陶瓷),使膜片产生与介质压力成正比的微位移,使变送器的电阻值发生变化,和用电子线路检测这一变化,并转换输出一个对应于这一压力的标准测量信号。扩散硅式安装特别简单,最常见的有2088扩散硅压力变送器和小巧型压力变送器,这两种是目前使用最常见的两种扩散硅压力变送器。扩散硅式其价格也要明显的低压电容式。

       总结:在选择压力变送器时可根据自己设备现场的需求选择扩散硅式或电容式。若您不了解或者不确定,可致电压力变送器厂家:400-119-0288,会有专业的人员帮助您选型。

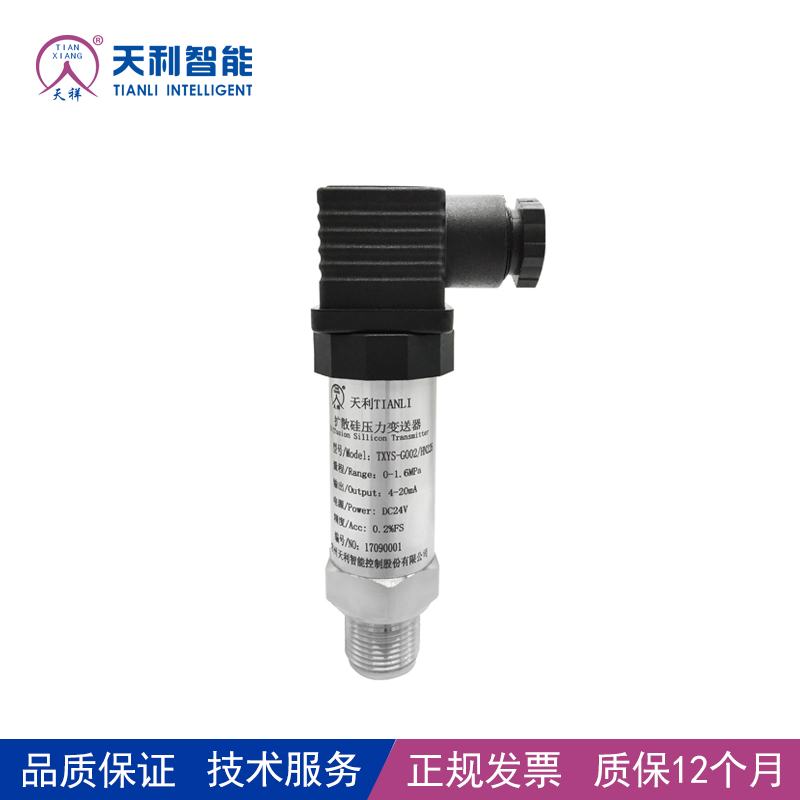

扩散硅压力变送器
