1、二线制的压力变送器，+极出来接PLC AI 模块的-;-极出来接PLC AI 模块的+。

2、三线制的压力变送器，信号+出来接PLC AI 模块的+：公用-出来接PLC AI 模块的-：剩下的24dc+接24v电源+

3、四线制的压力变送器，信号+出来接PLC AI 模块的+：信号-出来接PLC AI 模块的-：剩下的24dc+接24v电源+：24dc-接24v电源-。

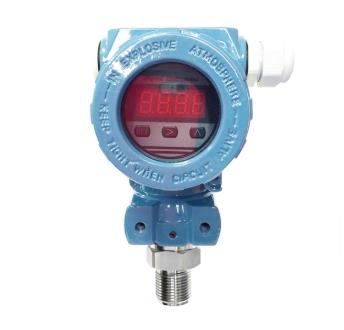

压力变送器接线方法

信号端子设置在电气盒的一个独立舱内。接线时，可拧下接线侧的表盖。位移传感器上面的端子是信号端子，下面的端子是指示表连接端子。下面端子上的电流和信号端子上的电流一样，都是4-2OmADC，它可用来连接指示表头。

压力变送器电气壳体上的穿线孔，应当密封或者塞住(用密封胶)，以避免电气壳内潮气积聚。如果穿线孔不密封，则安装送器时，应使穿线孔朝下，以便容易排除液体。

压力变送器的*大输出电流不超过3OmADC因为压力变送器通过电容藕合接地，所以检查绝缘电阻时，不能用高于1OOV的高阻表，压力变送器电路检查应采用不大于1OOV的电压。
