利用液柱产生压力来测量液位高度的装置被称为差压式液位变送器，差压变送器、双法兰差压变送器、单法兰液位变送器和投入式液位变送器是常见差压式液位，本文重点对它们进行介绍。液位参数的变化速度与容器的容积有很大的关联，这应根据实际情况来判断液位的变化速度是否正常。如锅炉汽包水位(常用差压变送器测量汽包水位)变化就很快，但液体储罐的液位变化就较缓慢。液位显示突然出现大的变化和波动，如指示*大或*小时，则差压式液位变送器出故障的可能性很大。

差压式液位计

当液面显示值达到*大或*小时，应先检查差压式液位变送器，如果变送器正常，则大多为显示仪表有故障。如果变送器的输出与显示仪表的显示一致时，可将液位控制系统改为手动操作，即人工改变调节阀的开度，来观察液位有无变化，液位有变化一般为工艺的原因，没有变化则差压式液位变送器有故障。

液位记录曲线波动很大且快时，有可能是调节器的PID参数整定不当，或参数有了改变。差压式液位变送器的阻尼没有调好，导压管路泄漏都有可能引起液位记录曲线波动。

测量液位*怕的是出现虚假液位，如果怀疑有虚假液位现象时，一定要冷静判断。可将控制系统切换到手动操作，然后对差压式液位变送器及系统进行检查或校正，并检查所有导压管路、阀门有没有问题，直接找出问题所在。

单晶硅双法兰差压变送器

差压式液位变送器故障检查及处理

1、液位显示不正常或不变化故障的检查及处理方法

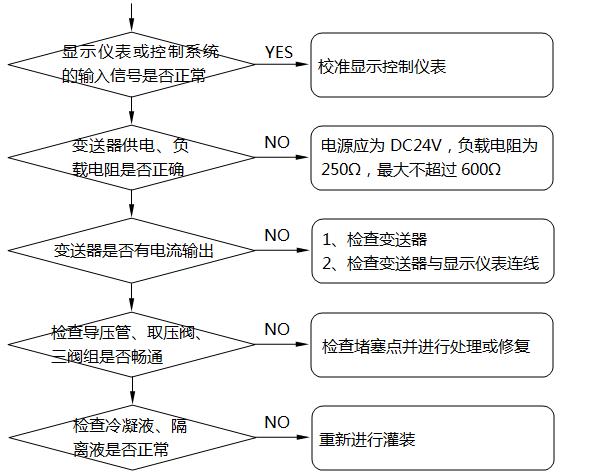

差压式液位计显示不正常或不变化故障的检查及处理示意图

图1  差压式液位变送器显示不正常或不变化故障的检查及处理示意图

2、差压式液位变送器常见故障及处理

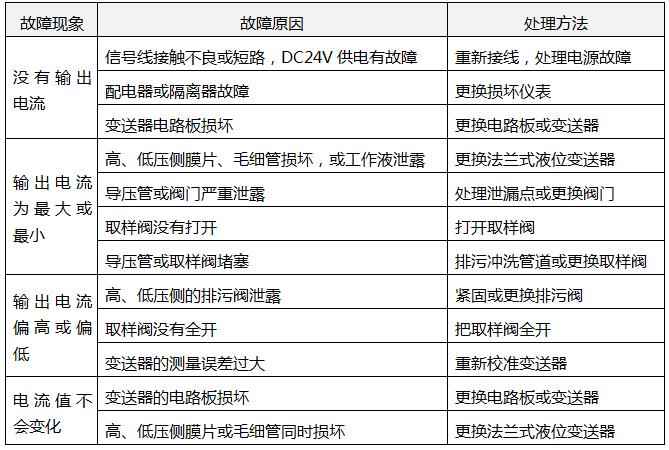

如果液位测量中显示出现异常，应先确定是工艺液位异常还是测量系统问题。如确认是测量系统问题，则应根据故障现象来分析故障原因。差压式液位变送器常见故障及处理方法见表1

表1  差压式液位变送器常见故障及处理方法
