单法兰液位变送器在密闭容器中的应用
时间: 2023-10-28 15:38:45 浏览次数:419
目前对密闭容器中的液位测量方法很多,常见的测量仪器有磁翻板液位计,单法兰差压液位计,双法兰差压液位计、雷达液位计等。

一、单法兰液位变送器概述

单法兰液位变送器是一种直接安装在管道或者容器上的现场变送器。单法兰液位变送器可对各种容器进行液位、密度的精确测量,它分为平法兰何插入式法兰两种,由于隔离膜片直接与液体介质相接触,无需将正压侧用导压管引出,因此适用于高温、高粘度、易结晶、易沉淀和强腐蚀等介质的测量

目前对密闭容器中的液位测量方法很多,常见的测量仪器有磁翻板液位计,单法兰差压液位计,双法兰差压液位计、雷达液位计等。磁翻板液位计在某些特定环境下浮子容易失去磁性,导致液位计失灵;雷达液位计精度高,单成本投入较大,同时在运行初期由于信号干扰源较多,对测量影响较大,需要频繁切除虚假信号,单法兰差压液位计成本较低,测量精度高,干扰源少,所以单法兰差压液位计在测量密闭容器中的液位比较常用。

二、单法兰液位变送器特点

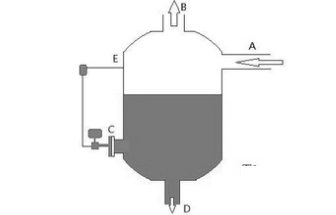

单法兰液位变送器分插入式和平法兰两种,两种液位变送器的测量原理和安装方式夹板一样,单不同的工艺条件对变送器的测量数据影响是非常大的,以制盐行业蒸汽冷凝水为例(见图),A为蒸汽冷凝水进口,B为蒸汽出口,C为单法兰液位变送器安装位置,D为蒸汽冷凝水排水管道,E为单法兰液位变送器负压侧取压点。

在液位计选型过程中,往往会忽略水流对压力的影响,若A点玉桶切线垂直,则桶内的水不会形成漩涡,但从A点下落的水柱会影响到C点压力的测量,从而造成单法兰液位变送器正侧测量数据的不稳定。若A点与桶切线不垂直,则桶内水会形成漩涡,无论C点在什么位置,都会造成单法兰液位变送器的正压侧测量数据失真。


单法兰液位变送器在密闭容器中的应用


三、平法兰液位变送器与插入式单法兰液位变送器

某公司在开始选型的时候由于没有注意到水流对压力的影响,选用插入式单法兰液位变送器,在投入使用后液位经常偏低,由于液位计数据不准确,自动调节液位的调节阀无法正常工作,只有靠现场操作工观察玻璃管液位计进行桶内的液位调节,增加工作量,并且液位控制不好,给生产造成了很大的影响。

开始怀疑是单法兰液位变送器的问题,后检测发现在实验室内该液位变送器一切正常。仔细观察现场工艺管道,发现该液位变送器测量值忽大忽小,经分析认为是水流造成液位变送器正压测量数据失真。
