差压液位变送器 安装使用相对复杂, 需要用导压管进行 过程连接, 还 要在连接管路上设计放空和排污或者 配套选用三阀组、五阀组,很多时候还 需要对导压管路和变送器进行伴热。

差压液位变送器安装使用相对复杂, 需要用导压管进行 过程连接, 还 要在连接管路上设计放空和排污或者 配套选用三阀组、五阀组,很多时候还 需要对导压管路和变送器进行伴热。而 选用膜片密封型差压液位变送器则可以简化这些问题 ,安装维护相对简单。因此,建议在条件适用的情况下,优先选用膜片密封型差压液位变送器

有瞳片密封型差压液位变送器也有使用条件的限制
①过程温度,此类型变送器通过密封组件内的填充液来传导压力,常用填充液有200硅油、704硅油、氧化烃、甘油和水混合液等,每种填充液都有适用的温度范围, 选型时应根据测旦介质化学属性和过程温度选用合适的填充液。整体上看,当过程温度超过 200*C时, 选用膜片密封型变送器需慎重 ,如果坚持选用, 需 选用延伸型密封系统或热优化器,具体需和变送器制造厂确认。

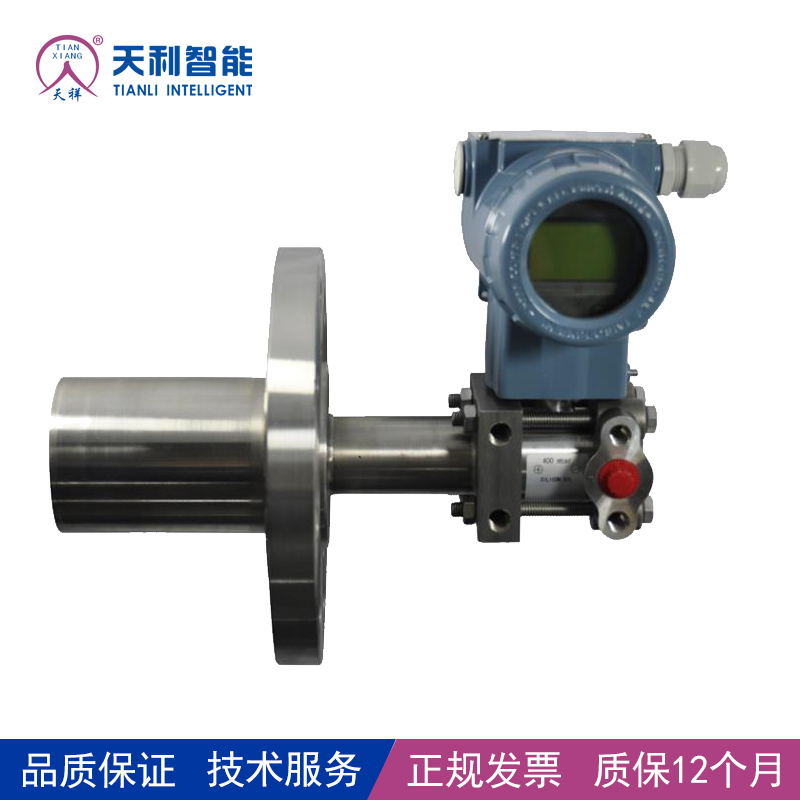

②环境温度,应注意填充液的环境适用温度,当环境温度低于填充液的环境适用温度时,毛细管需要伴热。EOEG 装置中,由于EO易燃易爆,且易聚合,含EO介质的液位测量 选用膜片密封型差压液位变送器。由于碳酸盐溶液易结旱,碳酸盐溶液的液位测量 选用插入式膜片密封系统,插入部分和设备内壁平齐 ,插入部分的外径和长度根据设备管口的规格确定。装置中的锅炉汽包,操作温度在250*C以上, 选用了车 通导压管差压液位变送号,并在上管口处设立冷凝条,同时对导压管进行伴热。
ERS 电子远传系统:
还有一种新型的差讨液位测量系统一ERS ( ElectronicRemote,Sensor )电子远传系统, 该系统由两台蔷 通的压力变送器通过电缆连接( CAN 通讯 )形成一个差压测量系统,差压的计算由现场变送器完成,主表直接得出差压信号,只需要一个4mA ~ 20mA回路 连接到主表 ,副表由主表供电。采用专利的同步技术,直接对主表 进行差压零点调整,保证差压信号的可靠同步。
ERS技术是对传统双法兰测液位的补充,有自身的特点和优势。用双法兰膜片变送器测液位时,如果取压间距 过大,和毛细管长度太长会带来一系列的问题 ,比如:毛细管过 长时温度变化对测量精度影响较大,响应速度也会变慢, 高温油在环境温度过低时需要伴热等问题。ERS技术恰好可以弥补双法兰测液位在这些情况下的不足。
ERS系统适用于以下工况条件
①较高的锥和塔
如薰馏塔、发醇久等高设备,上下取压间距比较大,如6m以上, 采用ERS系统可以有效消除长毛细管的测量 误差,编短响应时间 ,提高整体测旦性能。
②差压大而静压小的工况
ERS 通 过测量压力计算得到差压,要保证差压信号的精度,静压SP与差压DP的比值不能 超过变送器的
精度要求,即( SPp+Dp ) : DP < 100 : 1 ,若在30 : 1以内效果更好一些。
③较大的环境温差或震伴热的场合
ERS不需要导压管或毛细管,从根本上消除了环境温度对测量的影响。
④安装比较复杂的工况
ERS只需单独固定两台变送器,然后连接通讯电缆即可,安装简单,维护方便。
ERS制造厂提供3种标准长度的通讯电缆: 15m、30m、45m,选型时应根据实际安装位置进行 选择。

订货时需向制造厂提供3个量程:主表需要提供差压及压力量程,副表只需提供压力量程。两台表的压力量
程推荐统一(差压加静压) ,以便现场高低压侧互换。
